Bài tập autocad tự học dành cho các bạn ngành kiến trúc -nội thất

Trung tâm Arcline gửi đến các bạn một số bài tập để sử dụng thành thạo phần mềm autocad căn bản quan trọng và chỉ dành riêng cho ngành kiến trúc nội thất.

Arcline khuyên các bạn nên quản lý bản vẽ theo layer để file của mình nhẹ hơn đỡ rối hơn trong quản lý vì vậy trước khi làm bài tập các bạn cần cài đặt lại layer sao cho thuận tiện nhất.

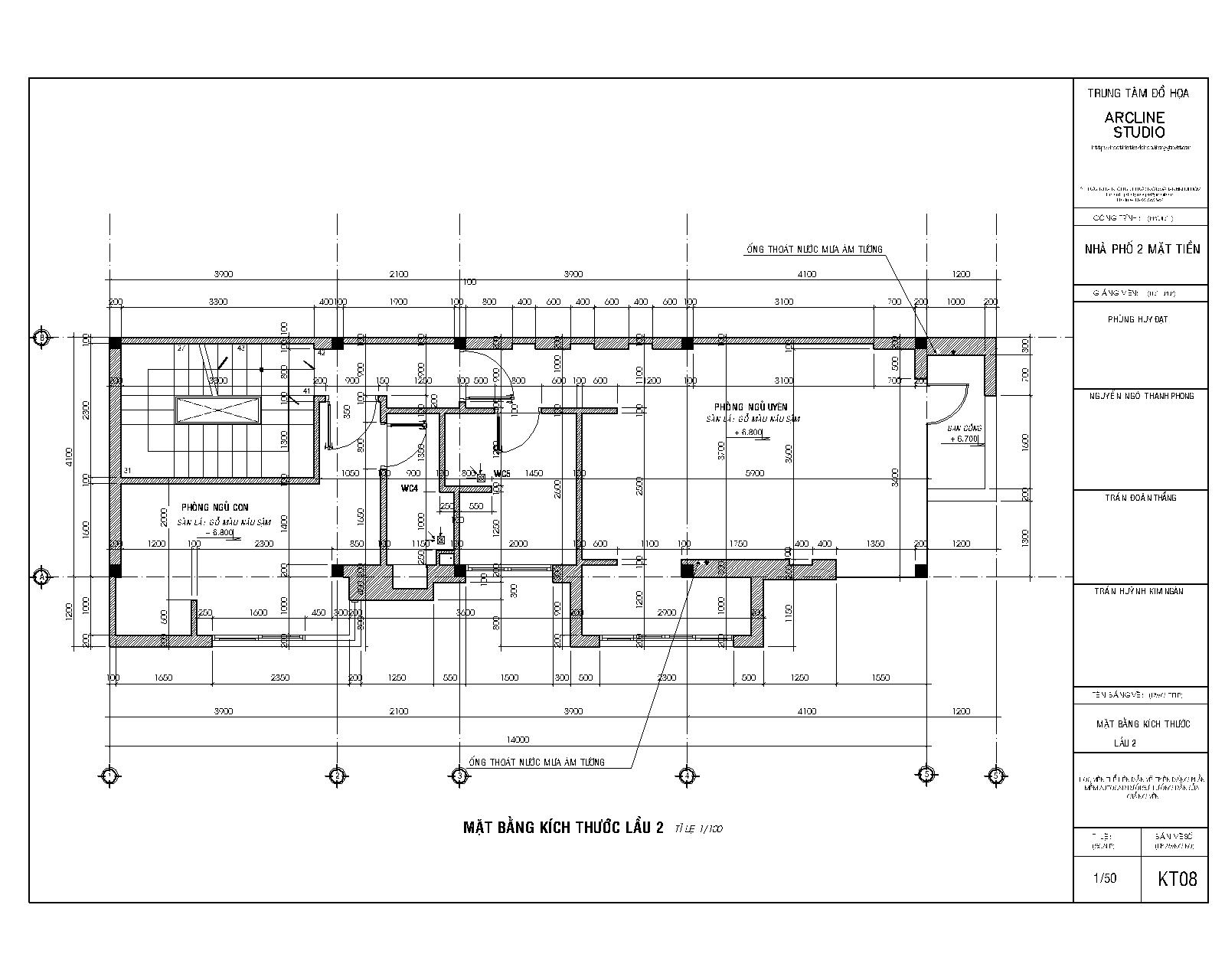

Bài tập 1: Hướng dẫn vẽ hệ trục, cột,  đúng tỷ lệ và kích thước thực tế bằng các lệnh trong cad

bai tap autocad

Hẹ trục : dùng lệnh REC -> click kéo xéo xuống  để tạo hình vuông-> ghi kích thước của trục

Hệ cột : dùng lệnh SO-> chọn 4 điểm trên hình vuông theo chữ Z /N-> gõ lệnh M (để định vị cho cột)->chọn layer cột

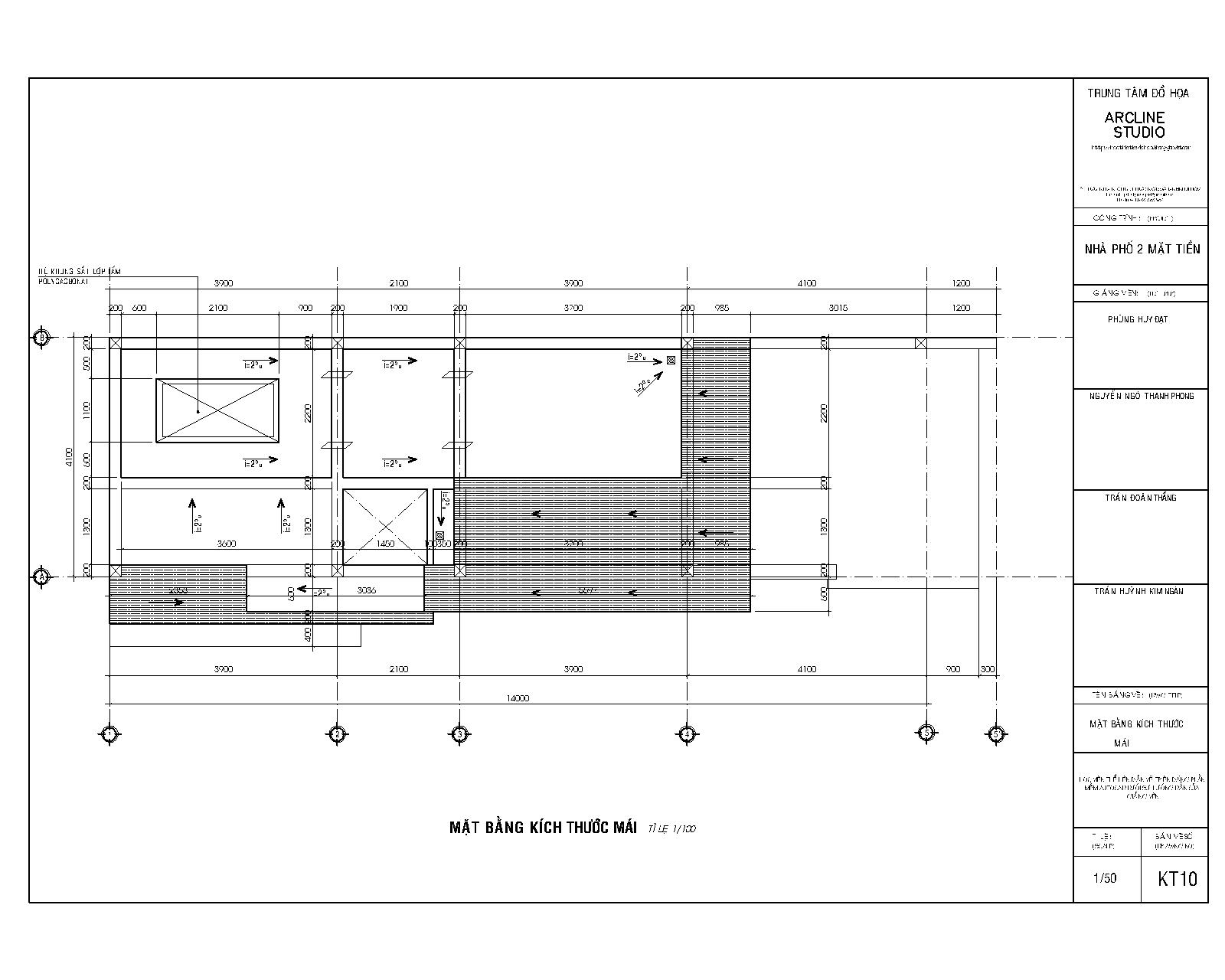

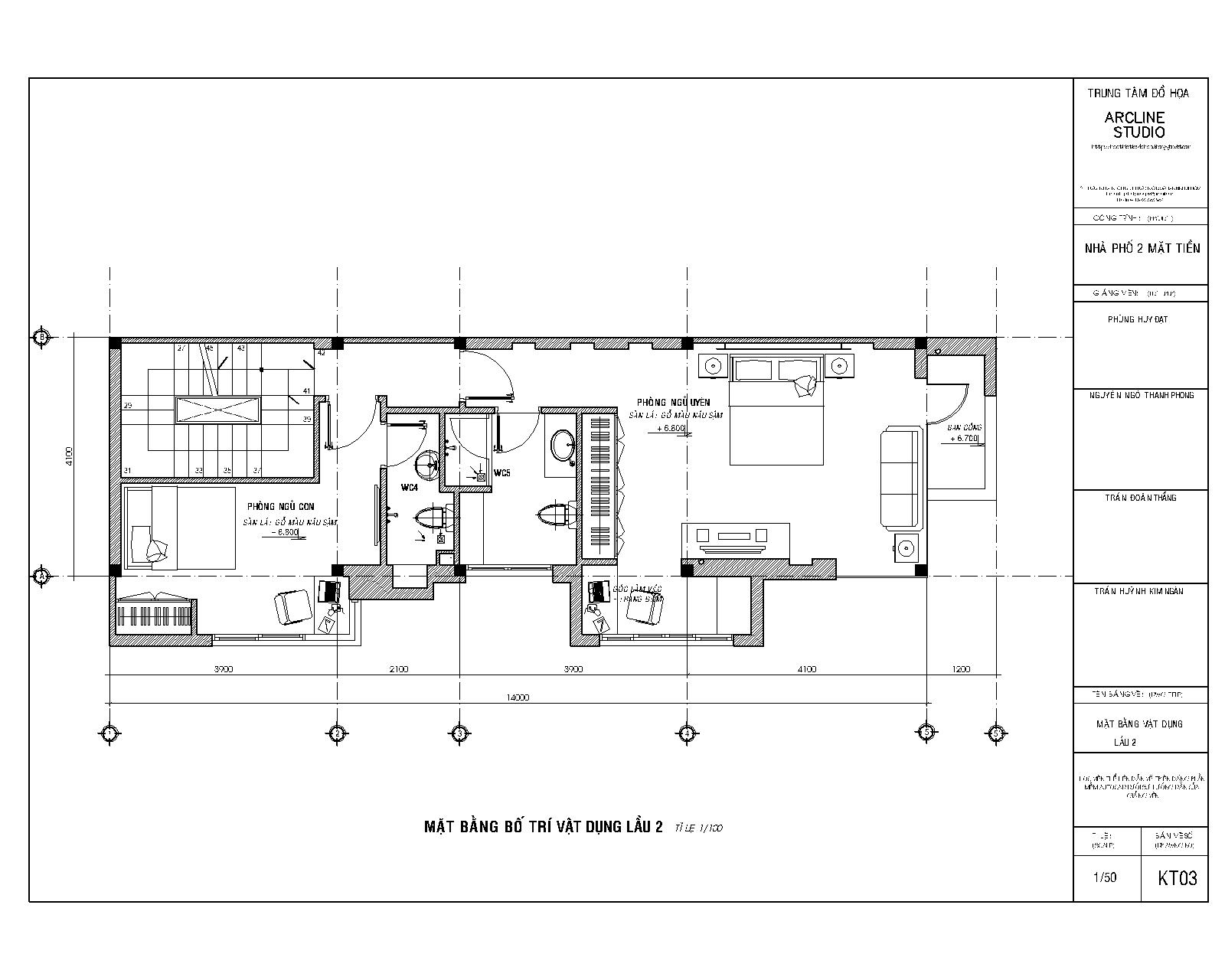

Bài tập 2: Vẽ tường , cầu thang , cửa ..bằng các layer tương ứng , bố trí vật dụng

bai tap autocad

B1: chọn layer tương ứng

B2: dùng lệnh L (vẽ đường thẳng)->ghi kích thước

B3: sử dụng thư viện để mang vật dụng vào bản vẽ

bai tap autocad bai tap autocad

Bài tập 3: Dim kích thước , cần dim sao cho rõ ràng , chi tiết nhưng không rối , dim sao cho bên thi công có thể đọc hiểu hết tất cả các chi tiết .bai tap autocad

Các bạn click chuột vào điểm bắt đầu dim -> gõ lệnh D-> ghi kích thước

bai tap autocad bai tap autocad bai tap autocad bai tap autocad

Trên đây là một số bài tập cơ bản dành cho các bạn mới bước chân vào ngành kiến trúc -nội thất tham khảo và học hỏi, để nắm bắt được nhiều câu lệnh cơ bản trong cad và cũng là một phần đồ án tốt nghiệp kiến trúc, các bạn nên tham gia khóa học Autocad tại trung tâm Arcline.
